應用 |
適于要求較高測量精度和長期穩定性的應用，如過程控制，水處理，實驗室，煤氣消耗和熱能檢測。 |
|
描述 |

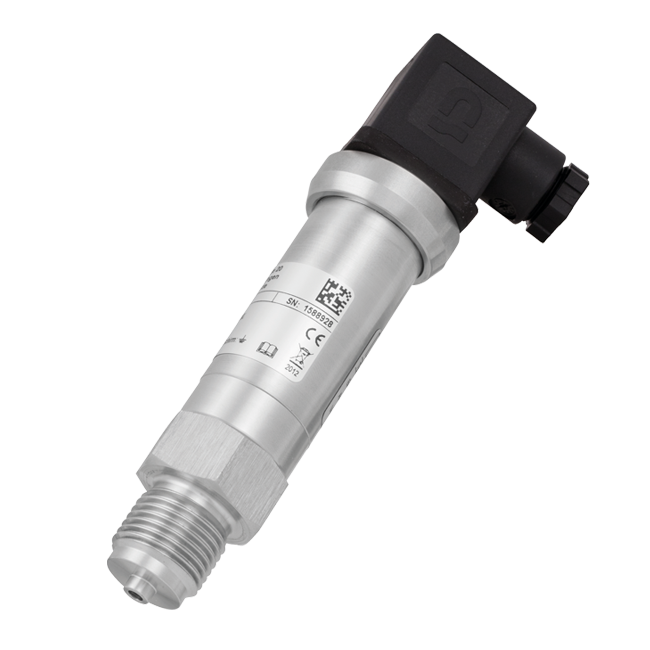

壓力變送器將物理壓力轉換成與壓力成正比的電信號。DMU 05 的測量單元是充油的壓電硅。DMU 05變送器配備了數字 放大電路（微處理器和16位A/D轉換）。 DMU 05 P 可補償傳感器偏差（非線性，溫度偏差），實現精確的檢測功能。 DMU 05也可選配RS 485 Modbus RTU，用以設定偏差，量程，阻尼系數。 |
|
精度等級 |
相對特征曲線（參照IEC 60770 - 極限值校正）的偏差（非線性，遲滯，重復性）：< ± 0.1 % FSO 長期穩定性：≤ +0.1% FSO/年 |
|
量程 |
相對壓力：0/400mbar到0/600 bar 絕對壓力：0/400mbar到0/600 bar |
|
過載保護 |
至少 2x滿量程，600 bar：至少1.5x滿量程 （瞬間峰值至少5 x滿量程， ≥400bar至少2 x滿量程) |
|
工作溫度 |
介質：-25/ +125 ℃ 環境：-25 / +85 ℃ Ex區域0內：-20/60℃ Ex區域1以及更高：-20/70℃ 貯藏：-40 / +100 ℃ |
|
溫度影響 |
在補償范圍內 -20/ +80 ℃≤ 0.02%FSO/10K |
|
動態特性 |
響應時間：< 5 ms |
|
過程連接 |

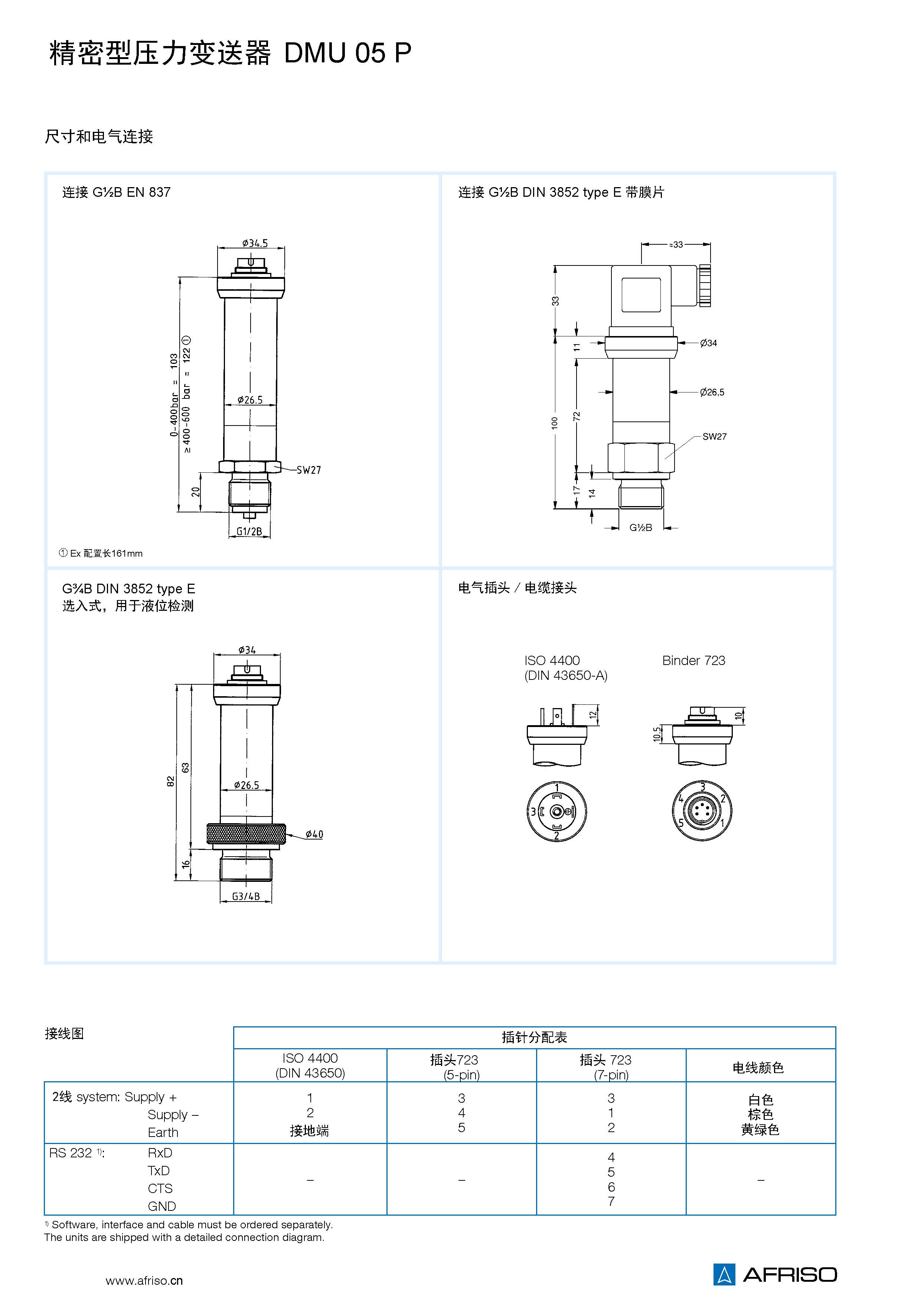

G1/2B( EN837-1/7.3)或G1/2B DIN3852 type E 帶膜片(0/400 mbar 到0/40 bar) |
|
材質 |
外殼： 不銹鋼316L 壓力連接接頭：不銹鋼316L 膜片： 不銹鋼316L 密封： FKM |
|
壓力傳輸液 |
硅油 |
|
輸出信號/電源 |
4 – 20 mA 2線DC 12 -36V EX配置 DC 14 -28 V |
|
負載電阻 |
4 – 20 mA ≤ (UB – UBmin ) )/ 0.02A Ω |
|
電流輸入 |
4 – 20 mA < 25 mA |
|
電氣保護 |
短路保護，正負極接反保護 |
|
電氣連接/防護等級 |
插頭和接線盒符合 ISO 4400 （DIN 43650-A） 防護等級：IP 65 |
|
CE認證標準（EMC） |
EMC Directive 2014/30/EU |
