應用 |
用于機械工程，農業工程，煤氣，醫藥技術領域的電子壓力檢測，
尤其適于純凈介質。 |
|
描述 |

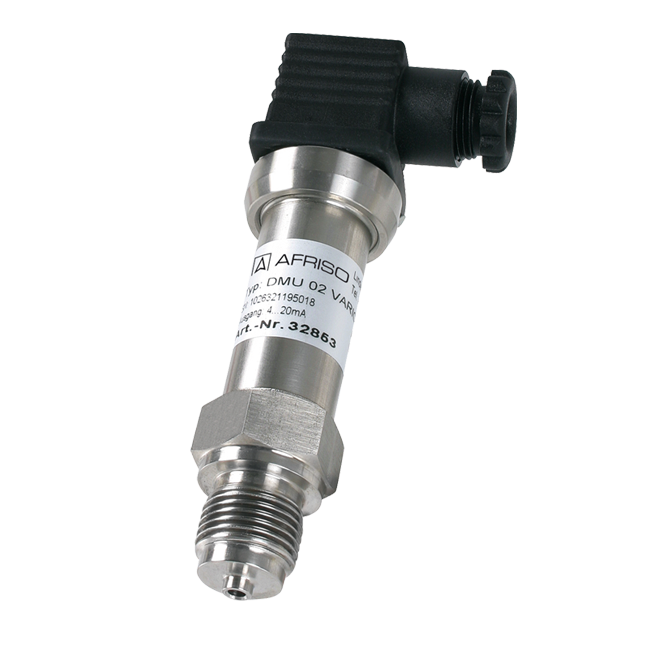

壓力變送器將物理壓力轉換成與壓力成正比的電信號。DMU 02 Vario 的測量單元是薄膜壓電多晶硅。它可配置所有標準的電氣連接方式，測量量程可通過參數設置硬件/軟件改變。通電后可用磁鐵在外面進行零位校正。 |
|
精度等級 |
相對特征曲線（參照IEC 60770 - 極限值校正）的偏差（非線性，遲滯，重復性）：< ± 0.3 % FSO |
|
量程 |
相對壓力： -1/0 bar到-1/+24 bar 0/1 bar到 0/1000 bar |
|
過載保護 |
≤ 250 bar至少 2 x 滿量程 (瞬間峰值至少3 x滿量程) >250 bar至少1.5 x滿量程 (瞬間峰值至少2 x滿量程) 1000 bar至少1.2 x滿量程 (瞬間峰值至少1.5 x滿量程) |
|
工作溫度 |
介質：-40/ +125 ℃ 環境：-40 / +105 ℃ 貯藏：-40 / +125 ℃ |
|
溫度影響 |
補償范圍內 -10/ +85 ℃ < 0.15% FSO / 10K |
|
動態特性 |
響應時間：< 4 ms（無突出膜） |
|
過程連接 |
G1/2B( EN 837-1/7.3) |
|
材質 |
外殼： 不銹鋼304 壓力連接接頭：不銹鋼630/316Ti/316L 密封： 無 |
|
電源 |
DC 9 -32 V |
|
輸出信號 |
4 – 20 mA 2線 |
|
負載電阻 |
4 – 20 mA ≤ (UB – UBmin ) / 0.02A Ω 0 – 10 V >5 KΩ |
|
電流輸入 |
< 25 mA |
|
電氣保護 |
短路保護，正負極接反保護 |
|
電氣連接/防護等級 |
插頭和接線盒符合 ISO 4400 （DIN 43650-A） 防護等級：IP 65 |
|
CE認證標準（EMC） |
EMC Directive 2014/30/EU |
