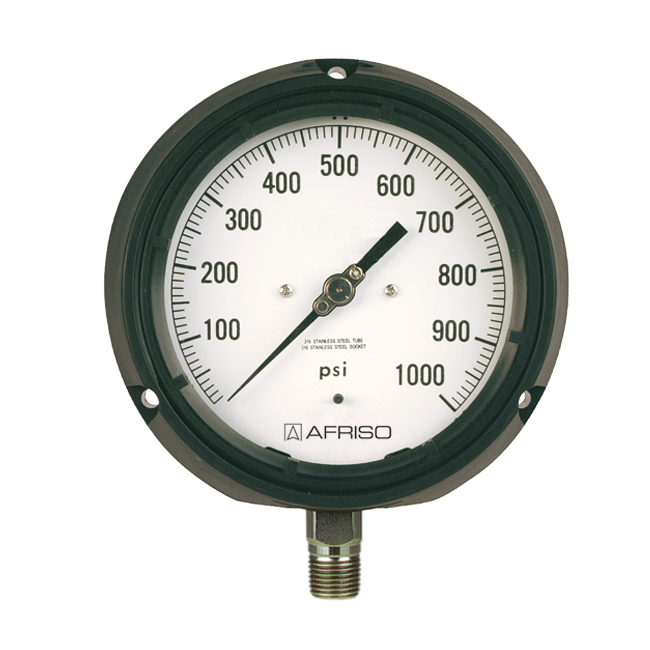

應用 |
適用于測量低粘度、非結晶的腐蝕性氣體或液體介質的壓力。尤其適合石油石化工業。 |
|

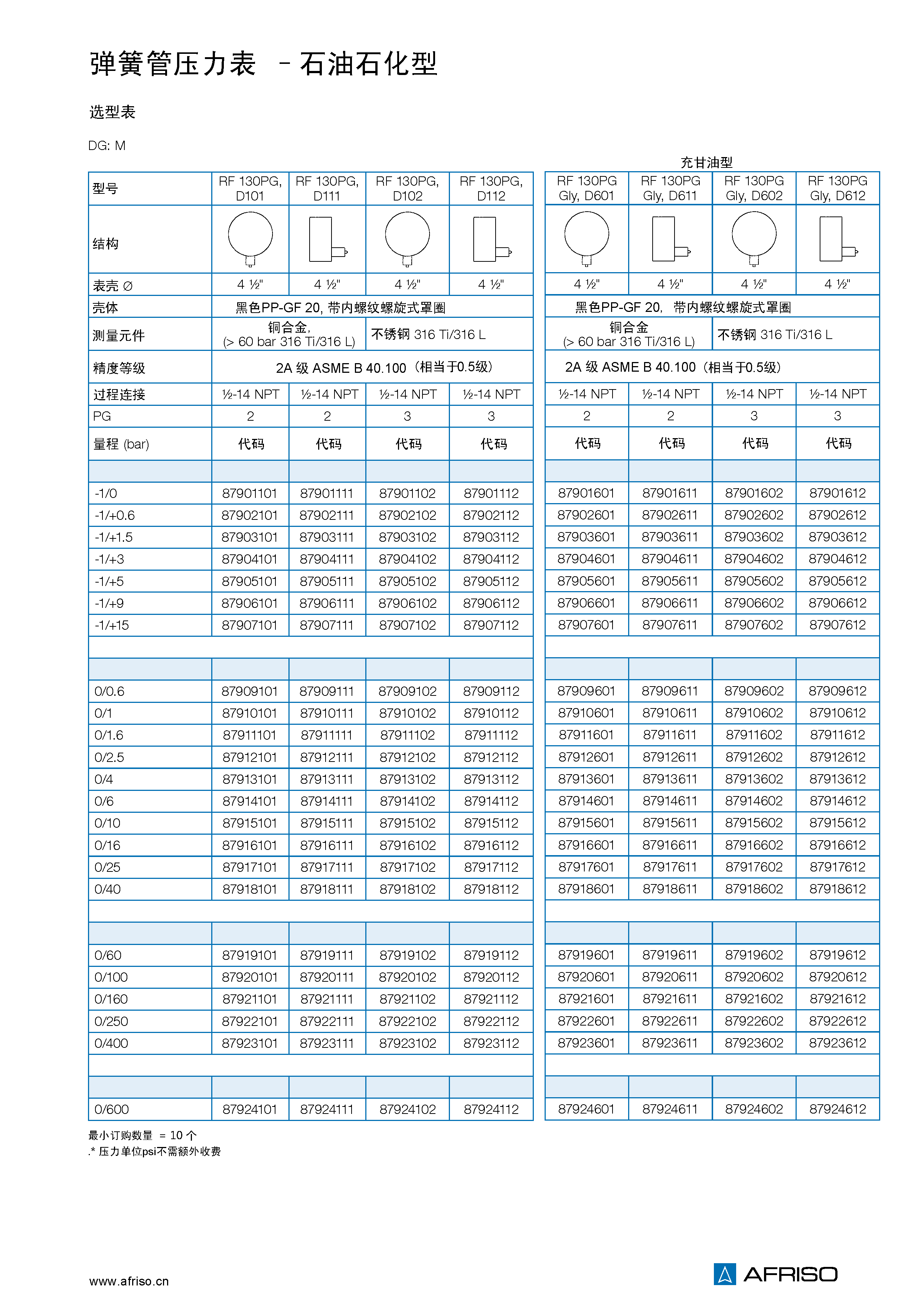

型號 |
D1 |
|
公稱直徑 |
4?” |
|
精度等級( EN 837-1/6 ) |
2A級ASME B 40.100 (相當于0.5級) |
|
量程( EN 837-1/5 ) |
-1/0 到 -1/+15 bar 0/0.6 到 0/600 bar |
|
負載范圍 |
靜態負載：滿量程 動態負載： 0.9 x 滿量程 瞬間負載： 1.3 x滿量程 |
|
工作溫度 |
介質溫度： Tmax= +100 ℃ 環境溫度： Tmin= -40 ℃； Tmax= +65 ℃ 充甘油型：-20/+65 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 45 (EN 60529) |
|

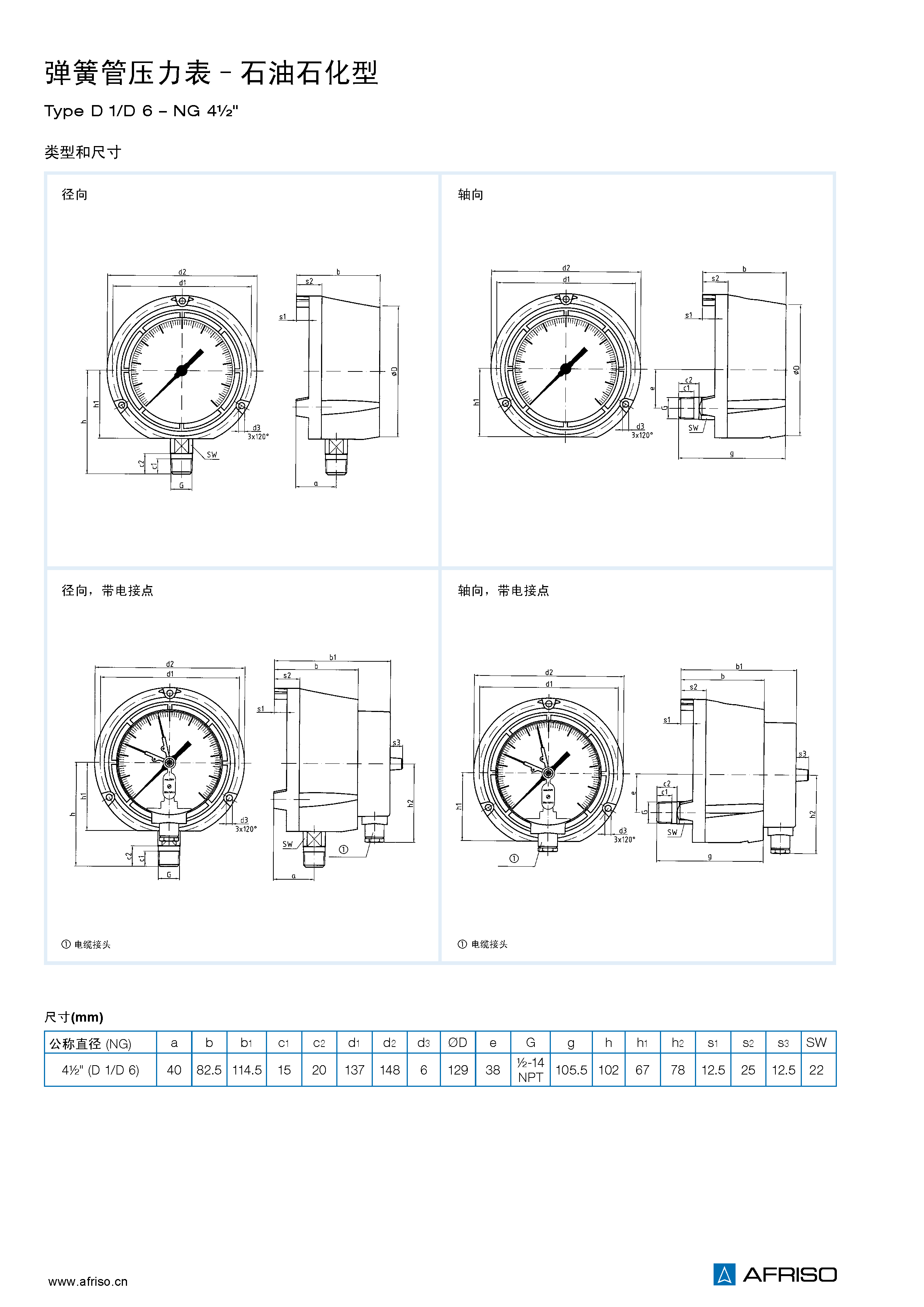

過程連接 |
不銹鋼316L，徑向或軸向偏心 1/2-14NPT– 扳手尺寸SW22 |
|

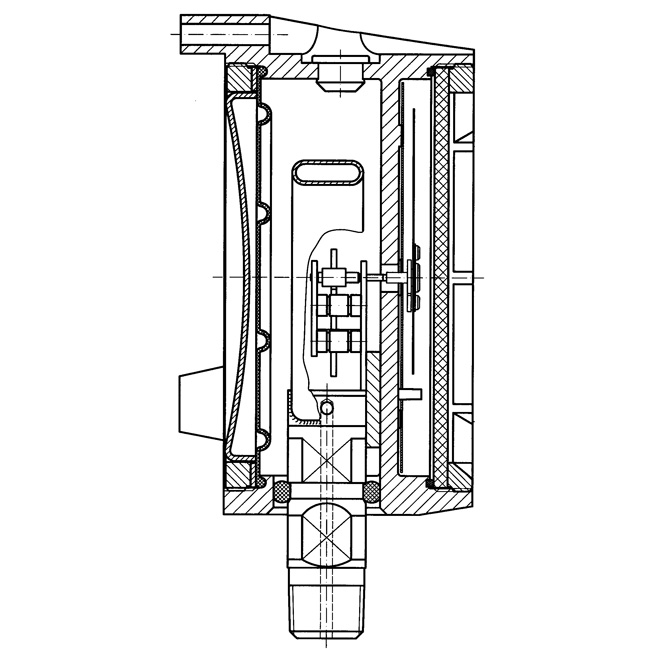

測量元件 |
彈簧管, 不銹鋼316Ti/316L ≤ 60 bar “C”型管 >60 bar 螺旋管 以氦氣測漏 |
|
機芯 |
不銹鋼 |
|
表牌 |
鋁，白色 表牌印刷為黑色 |
|
指針 |
微調指針, 銅合金, 黑色 微調齒輪機構：銅合金, 鍍鎳 |
|
表殼 |
PP-GF20, 黑色, 帶防護擋板和卸壓后蓋 配黑色法蘭 |
|
螺旋式罩圈 |
PP-GF20, 黑色, 內螺紋 |
|
視窗 |
塑料( PMMA) |
