| 應用 |
適用于測量低粘度、非結晶的氣體或液體介質的壓力。用于腐蝕性場所。 在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。 |
|
型號 |
D4 |
|
公稱直徑 |
100 - 160 |
|
精度等級 (EN 837–1/6) |
1.0級 |
|
量程 (EN 837–1/5) |
-1/0 bar到-1/+15 bar NG 100 0/0.6到0/1000 bar NG 160 0/0.6到0/1600 bar |
|
負載能力 |
靜態負載： ≤ 600 bar = 滿量程 > 600 bar = 3/4 x滿量程 動態負載： ≤ 600 bar = 0.9 x滿量程 > 600 bar = 2/3 x滿量程 瞬時壓力峰值 ≤ 600 bar = 1.3 x滿量程 > 600 bar = 滿量程 |
|
工作溫度 |
介質溫度：Tmax = +150 ℃ 環境溫度：Tmin = -20 ℃ ;Tmax = +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 65 (EN 60529) 表殼帶泄壓孔(≤25bar)：IP 54 |
|
過程連接 |
不銹鋼316L， 徑向或軸向偏心 G1/2B – SW22 (EN837-1 / 7.3) |
|

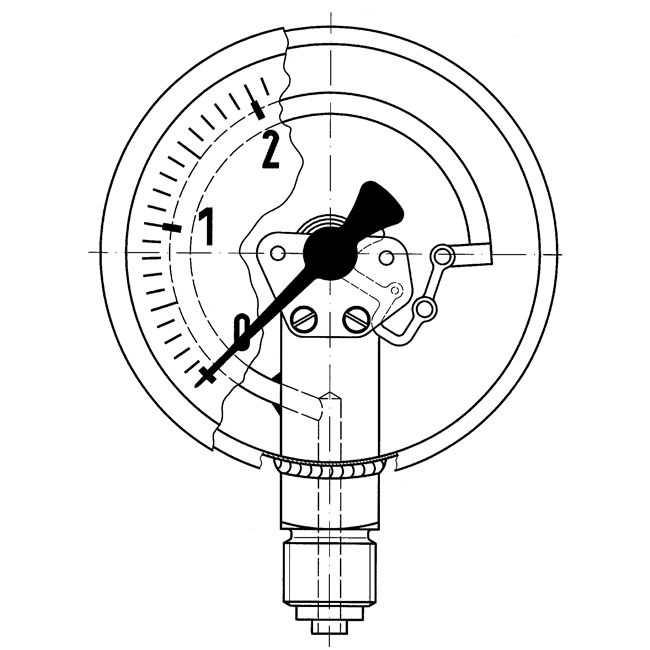

測量元件 |
彈簧管不銹鋼316 Ti/316L ≤ 60 bar “C”型管 > 60 bar 螺旋管 氦氣氣密性測試 |
|
機芯 |
不銹鋼 |
|
表盤 |
鋁，白色 刻度和數字為黑色 |
|
指針 |
鋁，黑色 |
|
表殼 |
不銹鋼304 帶泄壓孔 |
|
卡口式罩圈 |
不銹鋼304 |
|
視窗 |
安全玻璃 |
