| 應用 |
適用于測量低粘度、非結晶，且對銅合金無腐蝕作用的氣體或液體介質的壓力。 用于高震動和動態壓力載荷波動較大的場所 |
|
型號 |

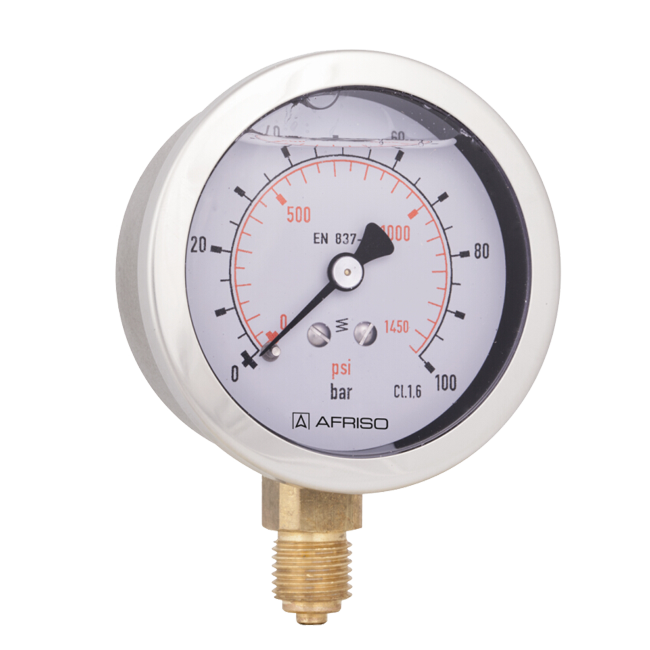

D7 |
|
公稱直徑 |
50 - 63 |
|
精度等級 (EN 837–1/6) |
1.6級 |
|
量程 (EN 837–1/5) |
-1/0 bar到-1/+15 bar 0/0.6到0/400 bar NG63到0/600 bar |
|
負載能力 |
靜態負載：3/4 x滿量程 動態負載：2/3 x滿量程 瞬時壓力峰值：滿量程 |
|
工作溫度 |
介質溫度：Tmax = +60 ℃ 環境溫度：Tmin = -20 ℃ Tmax = +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 65 (EN 60529) 表殼帶泄壓孔(≤25bar)：IP 54 |
|
過程連接 |
銅合金，徑向或中心軸向 G1/4B – 扳手尺寸SW14 (EN837-1 / 7.3) |
|
測量元件 |
彈簧管，銅合金， ≤ 60 bar “C”型管 >60 bar 螺旋管 |
|
機芯 |
銅合金 |
|
表盤 |
鋁，白色 刻度和數字為黑色 |
|
指針 |
鋁，黑色 |
|
表殼 |
不銹鋼304 帶泄壓孔 |
|
卷邊式罩圈 |
不銹鋼304 |
|
視窗 |
塑料 |
|
填充防震液 |
甘油(99.5%) |
